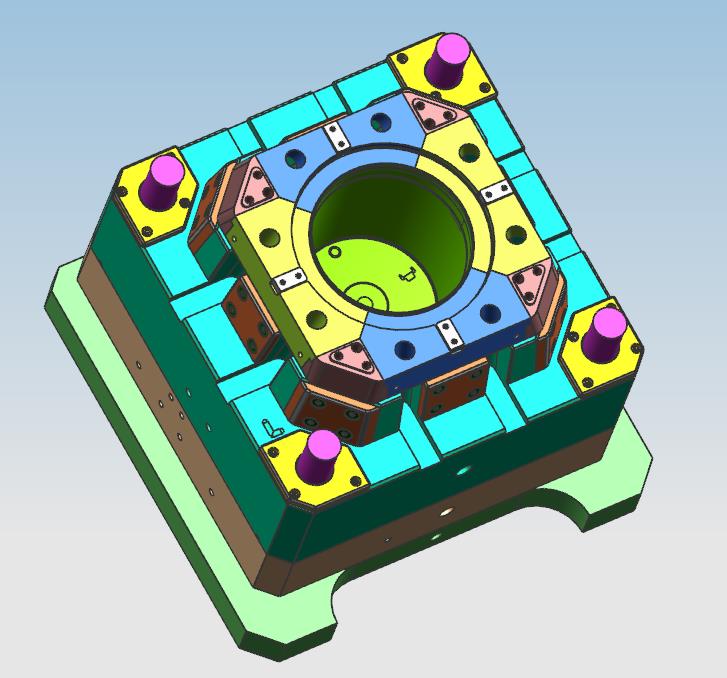

在設計塑料模具時，確定模具結構后，可以詳細設計模具的各個部分，即確定每個模板和零件的尺寸，型腔和型芯的尺寸。這將涉及主要的設計參數，例如材料收縮率。因此，僅通過具體掌握成型塑料的收縮率就可以確定腔體各部分的大小。即使選擇的模具結構正確，如果使用的參數不正確，也無法生產出合格的塑料零件。

一，塑料收縮率及其影響因素

熱塑性塑料的特征在于，它們在加熱后會膨脹，在冷卻后會收縮，當然，加壓后其體積也會收縮。在注塑成型過程中，首先將熔融塑料注入模具型腔中，完成填充后，將熔體冷卻并固化，從模具中取出塑料部件時會發生收縮，這種收縮稱為成型收縮。將塑料零件從模具中取出一段時間后，尺寸仍會略有變化。一種變化是繼續縮小。這種收縮稱為回縮。另一個變化是某些吸濕性塑料由于吸收水分而膨脹。
例如，當尼龍610的水含量為3％時，尺寸增加為2％；當尼龍610的水含量為3％時，尺寸增加為2％。玻璃纖維增??強尼龍66的含水率為40％時，尺寸增加為0.3％。但是主要作用是形成收縮。當前，在德國國家標準DIN16901中通常推薦用于確定各種塑料的收縮率（成形收縮率）的方法。也就是說，相應的型腔尺寸差異在23℃±0.1℃之間，并且是在23℃的溫度和50±5％的相對濕度下模制24小時后測量的結果。
收縮率S由下式表示：S ＝ {（（D-M）/ D}×100％（1）其中：S-收縮率； D-模具尺寸； M-塑料零件尺寸。
如果根據已知的塑料零件尺寸和材料收縮率計算模腔，則D = M /（1-S）。為了簡化模具設計中的計算，通常通過以下公式獲得模具尺寸：D = M MS（2）
如果需要更精確的計算，則應用以下公式：D = M MS MS2（3）
然而，在確定收縮率時，由于實際收縮率受許多因素影響，因此只能使用近似值。因此，用公式（2）計算腔體尺寸基本可以滿足要求。在制造模具時，根據較低的偏差加工型腔，并根據偏差對型芯進行加工，以便在必要時進行適當?shù)男拚?br /> 難以準確確定收縮率的主要原因是，各種塑料的收縮率不是固定值而是一定范圍。由于不同工廠生產的相同材料的收縮率不同，因此即使同一批次的工廠生產的相同材料的收縮率也不同。因此，每個工廠只能為用戶提供一系列工廠生產的塑料收縮率。其次，成型過程中的實際收縮率還受到塑料零件形狀，模具結構和成型條件等因素的影響。以下是對這些因素影響的介紹。

二，塑料件形狀對收縮率的影響

對于成型零件的壁厚，由于厚壁的冷卻時間長，因此收縮率也較大，如圖1所示。對于一般的塑料零件，當熔體的流動方向L尺寸與垂直于流動方向的尺寸W之間存在差異時熔體流動量大，收縮率差也大。從熔體的流動距離來看，離開澆口部分的壓力損失較大，因此此時的收縮率也大于靠近澆口部分的收縮率。由于加強肋，孔，凸起和雕刻的形狀具有抗收縮性，因此這些部分的收縮率小。

三，模具結構對收縮率的影響

澆口形式也對收縮率有影響。當使用小澆口時，由于澆口在保持壓力之前已固化，因此塑料零件的收縮率會增加。注塑模具中的冷卻回路結構也是模具設計中的關鍵。如果冷卻回路設計不當，則會因塑料零件溫度不均勻而導致收縮，從而導致塑料零件尺寸過大或變形。在薄壁零件中，模具溫度分布對收縮的影響更為明顯。

分型面和澆口

• 分型面，澆口形狀和模具尺寸等因素直接影響流向，密度分布，保壓和收縮作用，成型時間。
• 使用直接澆口或大截面澆口可以減少收縮，但各向異性大，沿流向的收縮小，沿垂直流向的收縮大；相反，當澆口厚度較小時，澆口部分會過早凝結并硬化，收縮后無法及時補充模腔中的塑料，收縮率較大。
• 點門是快速密封的。在允許工件狀態的情況下，可以設置多點澆口，有效延長保壓時間，增加模腔壓力，降低收縮率。

四，形成條件

機筒溫度：

料筒溫度（塑性溫度）高時，壓力傳遞變好，收縮力降低。然而，當使用小的澆口時，由于澆口的早期固化，收縮率仍然很大。對于厚壁塑料零件，即使機筒溫度很高，收縮率仍然很大。
饋送：
在成型條件下，進給量要最小化以保持塑料零件的尺寸穩定。然而，如果進料不足，則不能維持壓力，并且收縮率也增加。

注射壓力：

注射壓力是對收縮率有很大影響的因素，尤其是填充后的保壓性。通常，當壓力高時，材料的密度大并且收縮率小。
注射成型中的壓力包括注射壓力，保持壓力和型腔壓力。這些因素對塑料零件的收縮行為有重大影響。
增加注射壓力可以減少產品的收縮。這是因為壓力增加，注射速度增加，并且填充過程加速。一方面，通過塑料熔體的剪切熱來提高熔體溫度，并且降低流動阻力；另一方面，也可以在熔融溫度仍然高且流動阻力小的狀態下較早進入保壓供給階段。特別是對于薄壁塑料零件和小澆口塑料零件，由于冷卻速度快，應盡可能縮短填充過程。
較高的保壓壓力和型腔壓力會使產品在型腔中致密和收縮，特別是在保壓階段的壓力對產品的收縮率影響更大。這可以通過以下事實來解釋：熔融樹脂在成型壓力下被壓縮。壓力越高，發生的壓縮量越大，釋放壓力后的彈性恢復就越大，塑料部件的尺寸與型腔尺寸越接近，因此收縮量越小。
然而，即使對于相同的產品，腔體中樹脂的壓力在每個部分也不是均勻的。注射壓力在難以作用的部分和容易作用的部分是不同的。另外，多腔模具的每個腔的壓力應均勻設計，否則每個腔的產品收縮率會不一致。

射出速度：

注射速度對收縮率影響很小。但是，當薄壁塑料零件或澆口非常小，并且使用增強材料時，注射速度會提高，收縮率也很小。

模具溫度：

將熱塑性熔體注入型腔后，它會釋放大量熱量并固化。不同的塑料品種需要將型腔保持在適當?shù)臏囟取Ｔ诖藴囟认?，更有利于塑料零件的成型，塑料零件的成型效率更高，內應力和翹曲變形較小。
模具溫度是控制產品冷卻成型的主要因素。模具溫度對成型收縮的影響主要體現在澆口凍結后產品脫模之前的過程中。但是，在澆口凍結之前，模具溫度的升高有增加熱收縮率的趨勢，但是較高的模具溫度也會導致澆口凍結時間的延長，從而導致注射壓力和保持壓力的增加，同時進料效果和負收縮量都增大。增加。
因此，總收縮率是兩種反向收縮率組合的結果，并且值不一定隨模具溫度的升高而增加。
如果澆口凍結，則注射壓力和保持壓力的影響將消失。隨著模具溫度的升高，冷卻準備時間也會延長，因此脫模后產品的收縮率通常會增加。

成型周期：

成型周期和收縮率之間沒有直接關系。但是，應該注意的是，當加快成型周期時，模具溫度，熔融溫度也不可避免地發生變化，從而也影響收縮率的變化。在材料測試中，應按照所需輸出確定的成型周期進行成型，并檢查塑料零件的尺寸。使用該模具的塑性收縮試驗的一個例子如下。

注塑機：

夾緊力70t螺桿直徑Φ35mm螺桿轉速80rpm成型條件：更高的注射壓力178MPa料筒溫度230（225-230-220-210）℃240（235-240-230-220）℃250（245- 250-240-230） ℃260（225-260-250-240）℃注射速度57cm3 / s注射時間0.44?0.52s停留時間6.0s冷卻時間15.0s

五，模具尺寸及制造公差

模腔和型芯的加工尺寸除了通過D = M（1 S）公式計算基本尺寸外，還存在加工公差的問題。按照慣例，模具的加工公差為塑料零件公差的1/3。但是，由于塑料收縮率的范圍和穩定性的差異，首先必須合理化由不同塑料形成的塑料零件的尺寸公差。即，應使收縮率大或收縮率差的塑料成型體的尺寸公差變大。否則，可能會有大量尺寸異常的廢品。為此，各國已經針對塑料零件的尺寸公差制定了國家或行業標準。中國還制定了部長級專業標準。但是，它們中的大多數沒有相應的模腔尺寸公差。在德國國家標準中，規定了塑料零件尺寸公差的DIN16901標準和相應的模具型腔尺寸公差的DIN16749標準。該標準在世界范圍內具有重大影響，因此可在塑料模具行業中作為參考。

六，塑料零件的尺寸公差

為了合理地確定由不同收縮特性形成的塑料零件的尺寸公差，引入了形成收縮差ΔVS的概念。 △VS = VSR_VST（4）
其中：VS型收縮差VSR型熔體流動方向的收縮率VST型熔體在垂直于熔體流動方向的收縮率。
根據塑料的ΔVS值，將各種塑料的收縮特性分為四組。 ΔVS值小的組是高精度組，ΔVS值大的組是低精度組。根據基本尺寸開發了110、120、130、140、150和160公差組的精密技術。還規定，可以從110、120和130中選擇具有穩定收縮特性的塑料成型零件的尺寸公差。對于具有中等穩定性的收縮特性的塑料成型零件的尺寸公差為120、130和140。如果110為塑料成型件的尺寸公差使用這種類型的零件，可以生產大量的超大塑料零件。收縮特性差的塑料成型件的尺寸公差選自130、140和150。收縮特性差的塑料成型件的尺寸公差選自140、150和160。使用此公差表時，還應注意以下幾點。表格中的一般公差用于不表示公差的尺寸公差。直接標記偏差的公差是用于確定塑料零件尺寸公差的公差帶。上下偏差可以由設計師自己確定。例如，如果公差帶為0.8 mm，則可以選擇以下各種上下偏差：0.0; -0.8; ±0.4; -0.2; -0.5等。每個公差組中都有A組和B組的公差值。其中A是由模具零件的組合形成的尺寸，這增加了由模具零件的不相容性引起的誤差。該增加為0.2毫米。其中B是直接由模具零件確定的尺寸。精密技術是專門為高精度塑料零件使用而設置的一組公差值。在使用塑料零件公差之前，必須首先知道哪些公差組適用于所使用的塑料。

七，模具制造公差

德國國家標準針對模具的公差設定了標準DIN16749。表中有4個公差。無論材料的塑料部分如何，未指定尺寸公差的模具制造公差全部使用序列號1的公差。特定公差值由基本尺寸范圍確定。不論材料如何，中等精度尺寸的模具制造公差為2號公差。不管材料如何，更高精度的塑料零件尺寸的模具制造公差為3號公差。精密技術對應的模具制造公差為3級公差。 4號
可以合理地確定各種塑料零件的合理公差和相應的模具制造公差，這不僅給模具制造帶來方便，而且減少了浪費，提高了經濟效益。
