每個人都想在制造零件上省錢。聽起來很簡單，但降低注塑模具成型單價成本的最簡單方法之一就是增加零件數量。這是因?yàn)樵O(shè)計和加工模具的初始前期成本會攤銷更多零件。例如，在工作中，同一工具最多可以模制250萬個零件或更多。

但是，也許您的成型項目只需要幾個零件。沒問題

除了單位成本外，還要考慮材料。許多塑料在強度和功能上都有重疊，但某些塑料本來就更容易成型，從而降低了零件成本。將設計上傳到Protolabs時，您可以在收到的交互式報價中嘗試不同的材料。

以下是九個注塑模具成型設計注意事項，可擴展您的制造預算：

1.消除咬邊
2.消除不必要的功能
3.使用型腔方法
4.減少外觀裝飾和外觀
5.設計自配合零件
6.修改和重復使用模具
7.注意DFM分析
8.使用多種-腔或家庭模具
9.考慮零件尺寸

咬邊

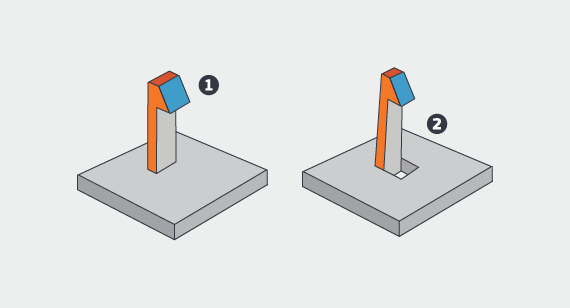

倒扣特征復雜，在某些情況下會阻止零件彈出。如果可以，請擺脫它們，但這也許是不可能的。例如，如果您需要側面動作，請滑動關閉或取出。一種替代方法是使用滑動截止閥，直通型芯或通過更改分型線和拔模角度來簡化模具制造。這些可以減少模具成本，因?yàn)槟梢员苊庠黾幽＞叩牧慵?shù)量，從而增加制造成本。除了增加使用手工鑲件的制造成本之外，由于更長的循環時間和手動模具操作，這也可能對您的零件價格產生影響。

如圖所示，使用型芯腔是一種成型高墻和肋狀表面的經濟有效的方法。

不必要的功能

帶紋理的表面，模制零件號和公司徽標看起來很酷，但準備為這些功能和其他非關鍵任務的功能付出額外的費用。也就是說，永久零件號是許多航空航天和軍事應用的要求。使用適合工廠使用的字體，例如Century Gothic Bold，Arial或Verdana（san-serif字體），將其保持在20磅以上，并且深度不超過0.25mm至0.38mm。另外，如果擔心零件脫模，請準備增加吃水深度。

核心腔

如果您需要電子設備外殼或類似的盒形零件，則可以將壁型腔沉入模具基座中，需要使用長而薄的工具將肋條加工到模具中，也可以將鋁材沿芯部向下加工并成型零件周圍。后一種方法稱為型芯腔，是一種成型高墻和肋狀表面的更具成本效益的方法。更好的是，這使得更容易提供光滑的表面光潔度，足夠的通風，改善的彈出效果，并且可以消除對超陡坡角的需要。

化妝品

漂亮的零件很不錯，但是它們通常需要噴砂，EDM或高模拋光度，以達到較高的外觀水平。這增加了工具成本。任何大于PM-F0（機械加工）的表面處理都需要一定程度的手工操作，使用2級2級鉆石拋光劑達到SPI-A2鏡面處理。除非工作需要，否則請避免使用此類精細的飾面。

自配合零件

也許您正在設計用于醫療部件的卡匣，或者便攜式收音機的兩個互鎖半部？當您可以制造一個零件時，為什么還要建造兩個零件呢？您可以重新設計按扣，以便可以從任一方向?qū)砂胙b配在一起，從而構建一個所謂的“通用”零件。只需要一個模具，從而節省了生產成本。您現在可以一次成型兩倍的零件，而不是兩個零件的一半。

模具修改

從現有的金屬模具中去除金屬相對容易。另一方面，添加金屬可能是困難的，或者就所有實際目的而言，通過快速注塑模具成型是不可能的。從零件角度來看，您可以添加塑料，但不能將其取走。牢記這一點的設計稱為“金屬安全”。

一些注塑模具件經過多次迭代，直到最終的可行設計出現。無需為每次修訂購買新模具，而是需要進行一些巧妙的計劃，以使同一模具可以多次使用。從最小，最基本的零件設計開始，根據需要模制盡可能多的零件，然后重新加工模具以包括其他零件特征，或者同一零件的更大，更高的版本，然后再次模制。這不是一門精確的科學，但是如果給出正確的部分，那么這種重用方法可以節省工具開發的成本。

成型性-DFM分析

Protolabs上注塑模具零件的每個報價均附有免費的可制造性（DFM）分析設計。這可以識別潛在的問題區域或設計改進的機會。拔模角度不足，“無法加工”的特征，不可能的幾何形狀-這些只是在“單擊接受”按鈕之前可以并且應該改進零件設計的幾個示例。請務必仔細閱讀這些建議，如果有任何與設計有關的問題，請聯系Protolabs的應用工程師。

多腔和組合模具

也許您需要的零件數量更多？您仍然可以使用鋁制模具搭配兩腔，四腔或八腔模具來實現高產量，具體取決于尺寸和零件的幾何形狀，盡管這會影響您的模具成本，但可以降低零件價格。

您是否擁有一個可以全部組合在一起的零件家族？一次進行多個成型項目怎么樣？無需為每個單獨的零件制造模具，只要A）一切都由相同的塑料制成，B）每個零件的尺寸大致相同（例如，具有相似的加工時間），并且C）都可以被擠壓到相同的型腔，同時仍允許適當?shù)哪＞吖δ堋?/font>

另外，也許您可??以通過活動鉸鏈將其中的一些零件連接起來？例如，此方法是模制兩半蛤殼式容器的好方法。否則，這些零件將需要使用銷型組件來打開和關閉。唯一需要注意的是，必須使用柔性且堅韌的材料，例如聚丙烯（PP）。

零件尺寸

同樣，始終考慮零件范圍。說到成型，這意味著零件有多大，可以舒適地裝入模具中，同時可以考慮澆口，流道，頂針以及進行模具加工所需的所有其他因素。但是，像這樣的較大零件又需要較大的模具。這可能會影響您的模具和零件成本。

與往常一樣，如有任何問題，請隨時與應用專家聯系，電話：189 6961 2882,楊經理

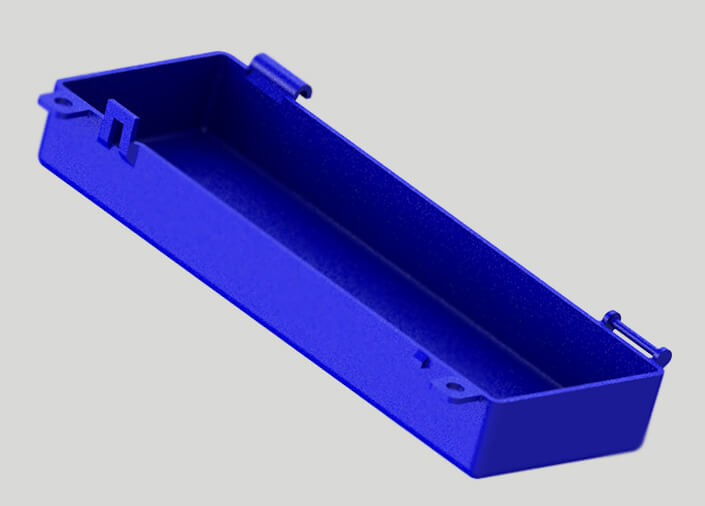

這是一個自配合零件的一半的示例，該零件與另一半零件在任一方向上裝配在一起，構成了一個“通用”零件。

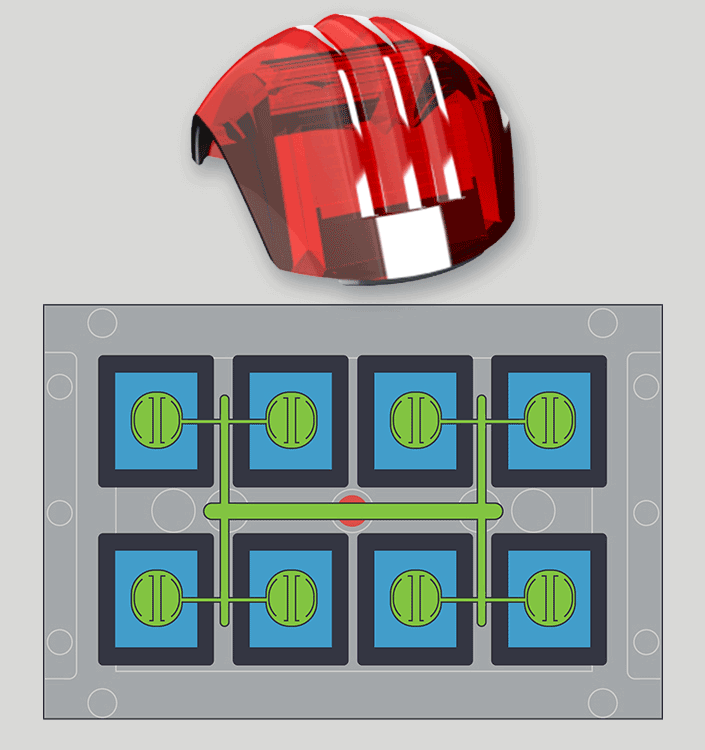

此八腔模具用于大量零件（成品零件在模具圖示上方顯示）。

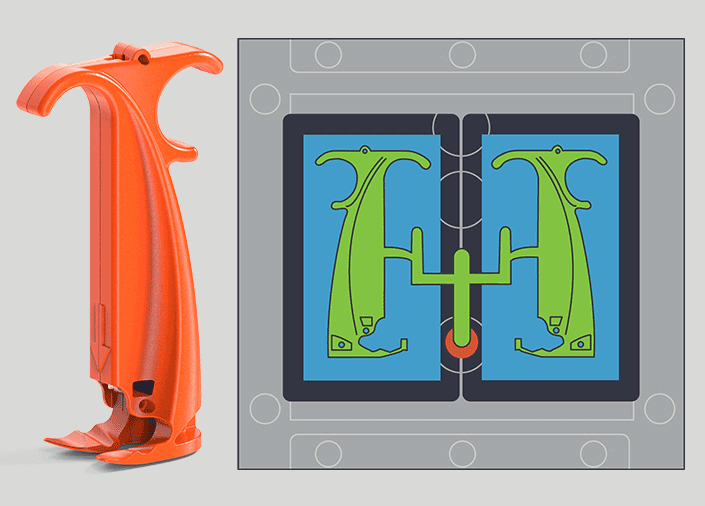

這是一個組合模具的示例
