注塑模具主要有兩種流道流道分為冷流道和熱流道

冷流道分為

• 大澆口，
• 三板模細水口，
• 絕緣澆口，

熱流道分為

• 開放式(大澆口，點膠口)
• 針閥式(順序閥，單點針閥)

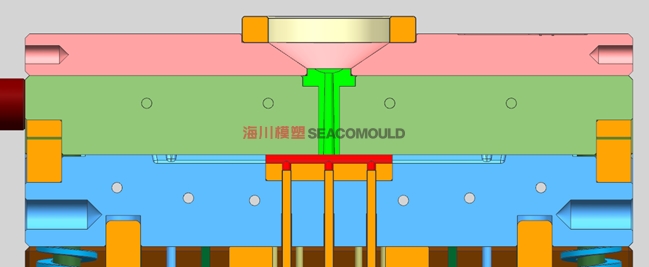

冷流道

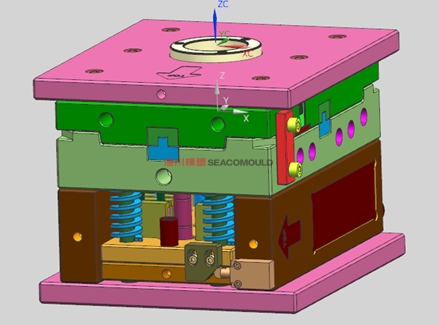

冷流道

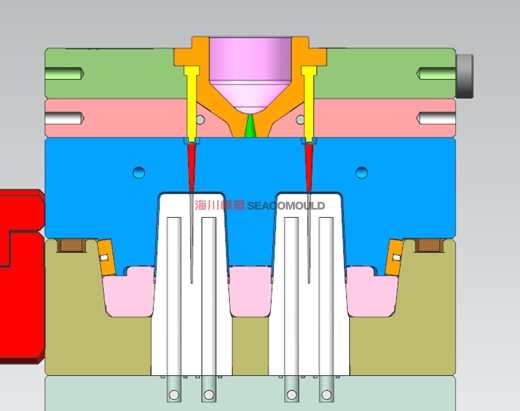

三板模細水口

便于產品的注塑，尤其PC，硬PVC和ABS的盒件，杯體等

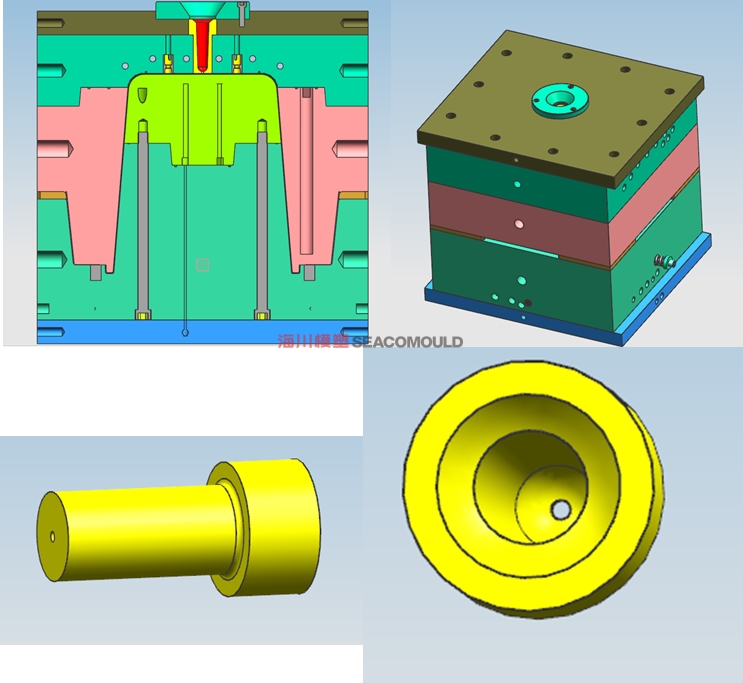

絕緣澆口

假熱流道，節約成本，注塑機噴嘴不能退，否則會堵住

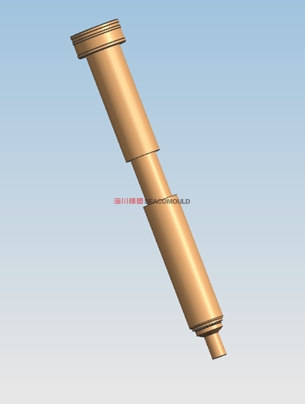

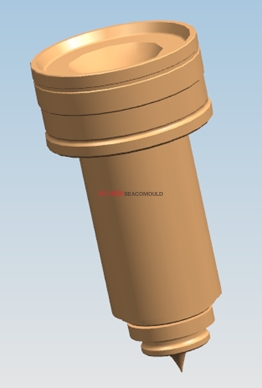

開放式熱流道

熱損失比較少，沒有料把，節約成本


開放式熱流道大澆口（反進膠）


開放式熱流道點澆口

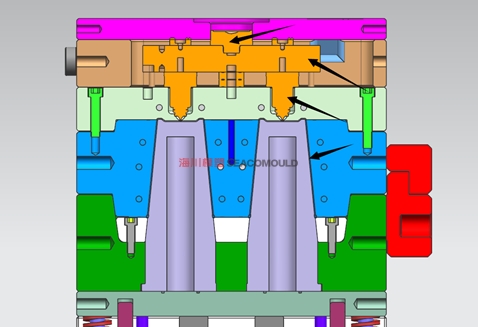

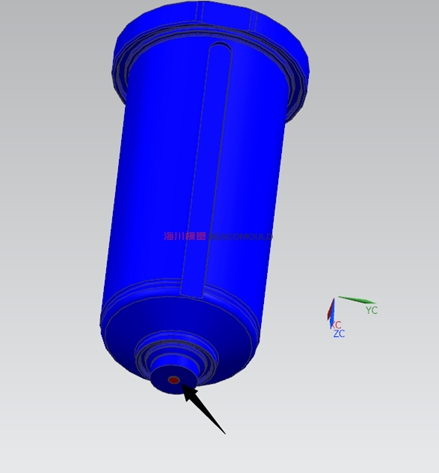

單點針閥式熱流道

單點針閥式熱流道，產品表面無需修剪，比較平針，A面（型腔表面)要求高的用這個，以及薄壁或者注塑壓力比較大的

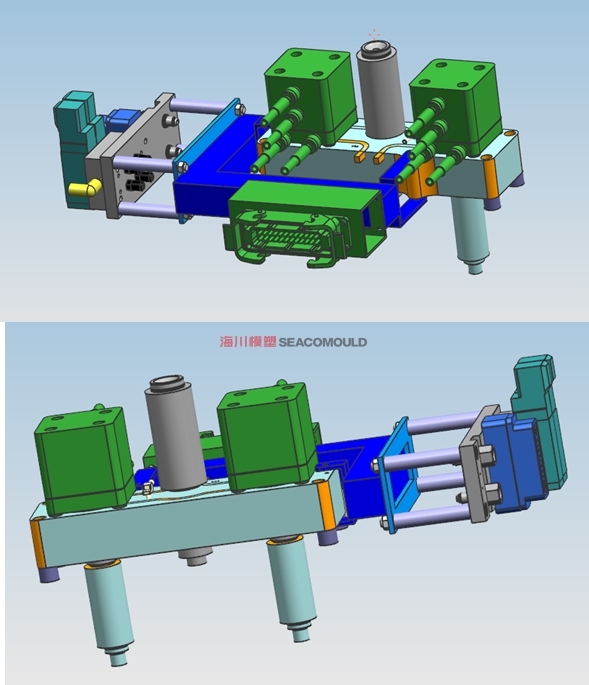

多點針閥式熱流道

多點針閥式順序閥熱流道，要求較高的汽車件，其它外觀件，調試熔接線，表面氣紋，亮斑等

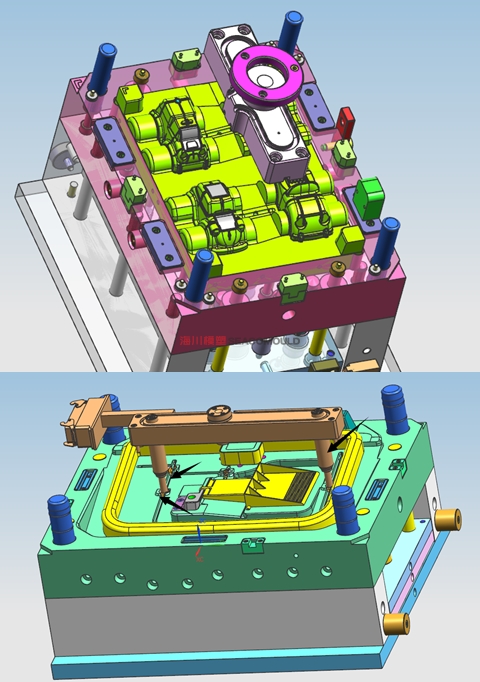

熱流道冷澆口

熱流道再分冷流道，熱流道成本相對較低，便于產品排布

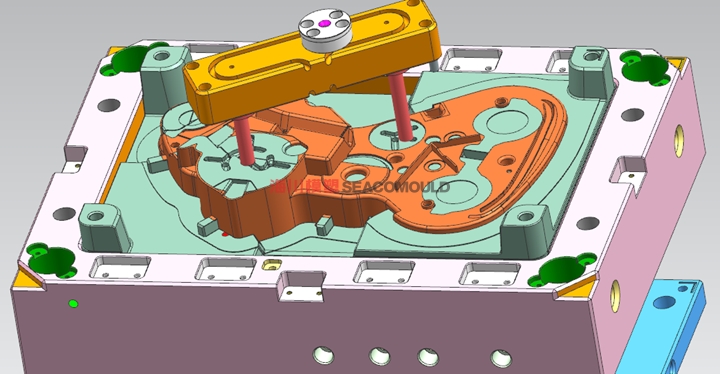

半熱流道

半熱流道，成本較低，便于選擇進膠位置

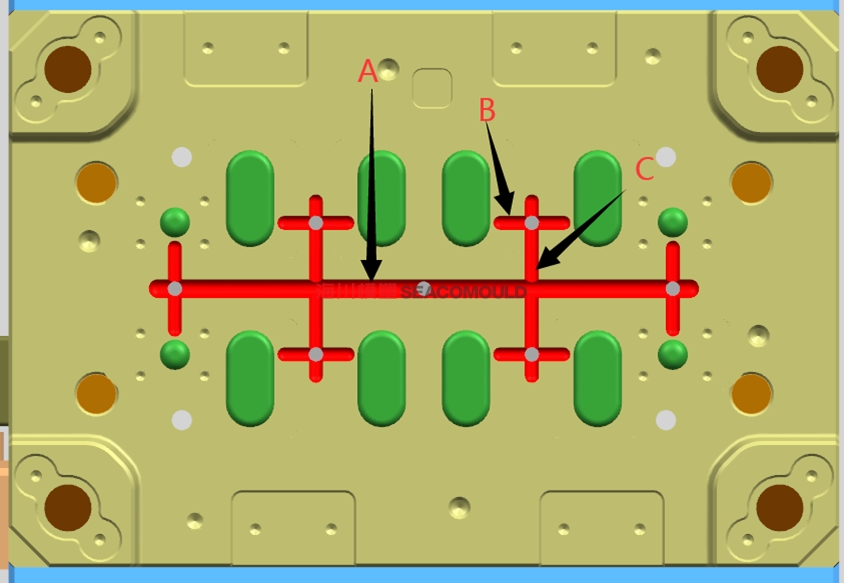

冷流道

下圖是冷流道，流道有圓形，梯形，U型等，流道進膠要考慮平衡，流道分為主流道，分流道，流道的直徑從大到小，主流道大于分流道

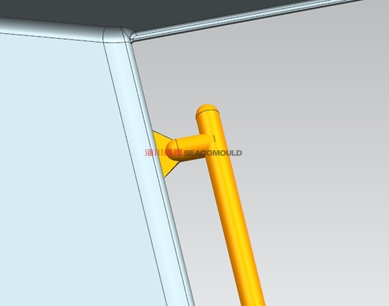

冷流道扇形澆口

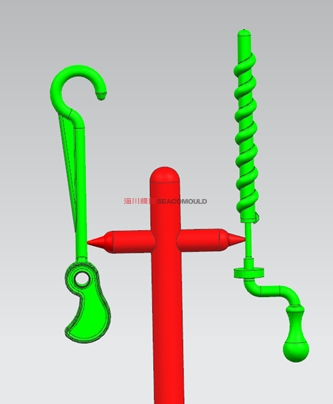

冷流道邊澆口

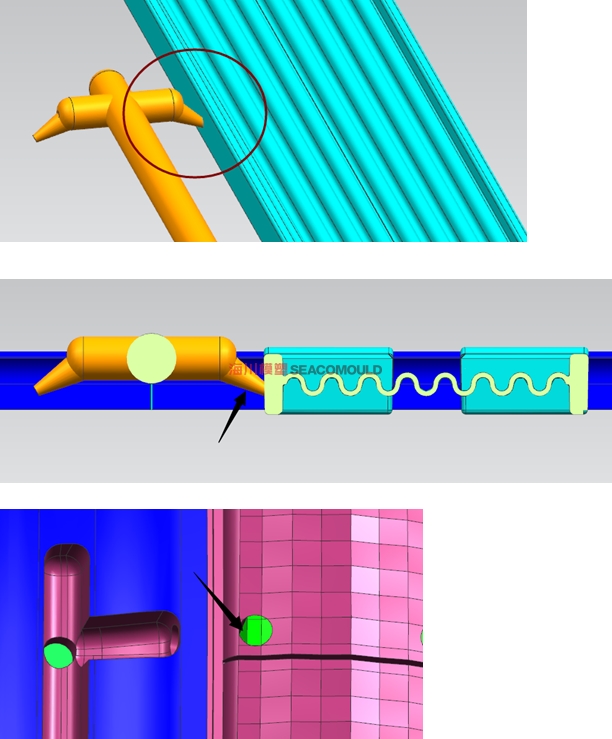

澆口形式
